Produttore di connettori elettrici a baionetta militare serie III D38999

IOntroduzione del prodotto

● Conformarsi a GJB599B (MIL-DTL-38999M) Serie IiI

● Collegamento rapido a tre teste con meccanismo anti-loosing

● dimensioni ridotte, peso leggero, alta densità di coppia di contatto

● Con funzione di schermatura elettromagnetica

● Le parti di contatto sono rimovibili mediante crimpatura e viene impedito ai pin di essere inseriti obliquamente.

● Ha caratteristiche di vibrazione ad alta intensità ad alte temperature, adatte per l'uso in condizioni di sabbia e umida dura

● I fori di 12#, 16# e 20# le specifiche di contatto possono essere dotati di contatti in fibra ottica.

● I fori di 12#, 10# e 8# le specifiche di contatto possono essere dotati di contatti coassiali e schermati.

● Con guscio in acciaio inossidabile, guscio in lega di titanio, guscio in lega di alluminio e vari rivestimenti.

● Ha caratteristiche di vibrazione ad alta intensità ad alte temperature e può essere utilizzato in condizioni sabbiose e umide.

Utilizzo: il prodotto viene utilizzato per la connessione del segnale del circuito.

Ambiente di utilizzo: il prodotto viene utilizzato in ambienti complessi come vibrazioni forti, pioggia, vento, sabbia e umidità.

Prestazioni tecniche principali

● Proprietà meccaniche:

Materiale: guscio: lega di alluminio, acciaio inossidabile, lega di titanio

Isolatore: termoset o termoplastico

Corpo di sigillatura e anello di tenuta: gomma silicone

Rivestimento: W Tipo: verde militare con cadmio verde

Categoria F: placcatura di nichel elettroless

Classe K: acciaio inossidabile passivato

Classe FT: in lega di alluminio in lega satinata placcata

Tipo di TA: lega di titanio

Materiale di contatto: superficie in lega di rame placcato in oro, disponibile in tipo crimpa, tipo di saldatura e versione stampata

Vita meccanica: ≥500 plug e cicli di scollegamento

Shock: 3ms Half Sine Wave, Acceleration Peak 300G

Vibrazione: sinusoidale: 60G con cicli di temperatura e accessori di simulazione (36H)

Random: ad alta temperatura, frequenza 100 ~ 1000Hz, densità spettrale di potenza 1G²/Hz, corrispondente valore quadrato medio radice 41,7g

A temperatura ambiente: frequenza 100 ～ densità spettrale di potenza 1000Hz 5g²/Hz, valore medio radice corrispondente valore quadrato 49,5 g

● Prestazioni elettriche:

Restringere la tensione: v

Grado di lavoro *

M

N

I

II

Livello del mare

1300

1000

1800

2300

21000 m

800

600

1000

1000

Nota: diversi accordi di contatto hanno livelli di lavoro diversi. Per i dettagli, consultare il segno nell'angolo in alto a destra della disposizione a contatto.

Resistenza ai contatti e corrente nominale dei contatti:

Specifiche di contatto

Diametro di lavoro mm

Resistenza di contatto Mω

Corrente classificata a

22d

Ф0.76

≤12

5

20#

Ф1.00

≤5

7.5

16#

Ф1.60

≤2,5

13

12#

Ф2.40

≤1,5

23

10#

Ф3.15

≤1.0

40

Resistenza all'isolamento: ≥5000 MΩ (500VDC)

Conducibilità della conchiglia:

Classe W: 2.5mv Classe F, Ft: 1.0mv

K, categoria TA: 10mv

Proiezione di interferenza elettromagnetica: a 100 mHz ~ 1GHz, l'attenuazione minima è 85 dB (Classe F, Classe W)

A 1 GHz ~ 10GHz, l'attenuazione minima è 65dB (Classe F), 50dB (Classe W)

8# Contatto coassiale doppio: larghezza di banda di frequenza 0 ~ 20MHz

Tensione nominale: 500 V (AC) massimo, 125 V (AC) a 21000 metri.

Drop di tensione: contatti interni e medi ≤55mv a 1a, c esterno

● Prestazioni ambientali:

Intervallo di temperatura: Classe W: -65 ˚C ~ 175 ˚C

Categoria F, K, Ft, TA: -65 ˚C ~ 200 ˚C

Resistenza a spruzzo salino: W Categoria: 500h

K, categoria TA: 1000h

Categoria F: 48H/96H

Classe FT: 96h

Sigillatura: il connettore di accoppiamento soddisfa i requisiti di impregnazione della pressione dell'aria bassa MIL-DTL-3899M

Calore umido: per mil-DTL-38999M: 10 cicli in 24 ore

Resistenza al liquido: resistente a una varietà di carburanti, refrigeranti e solventi

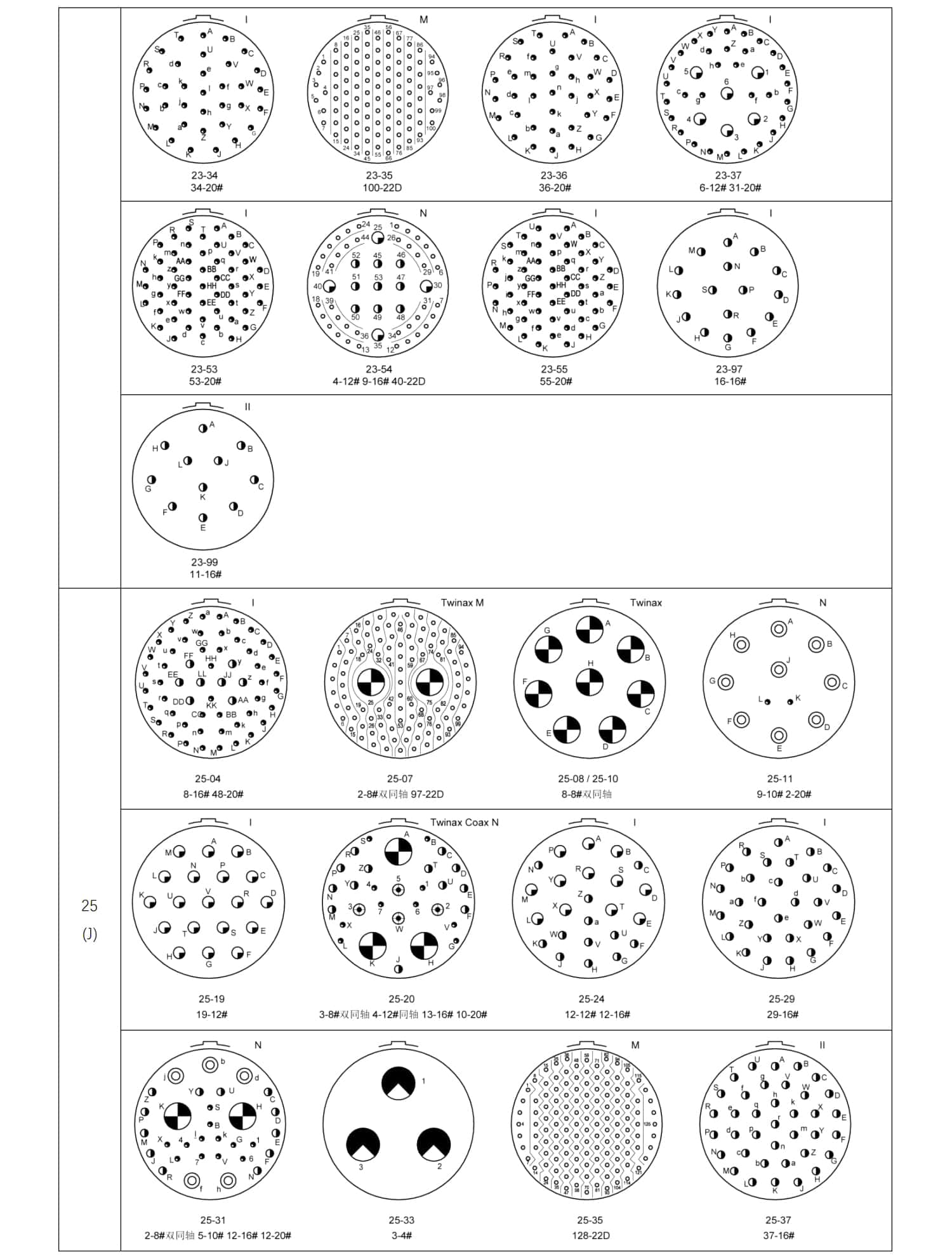

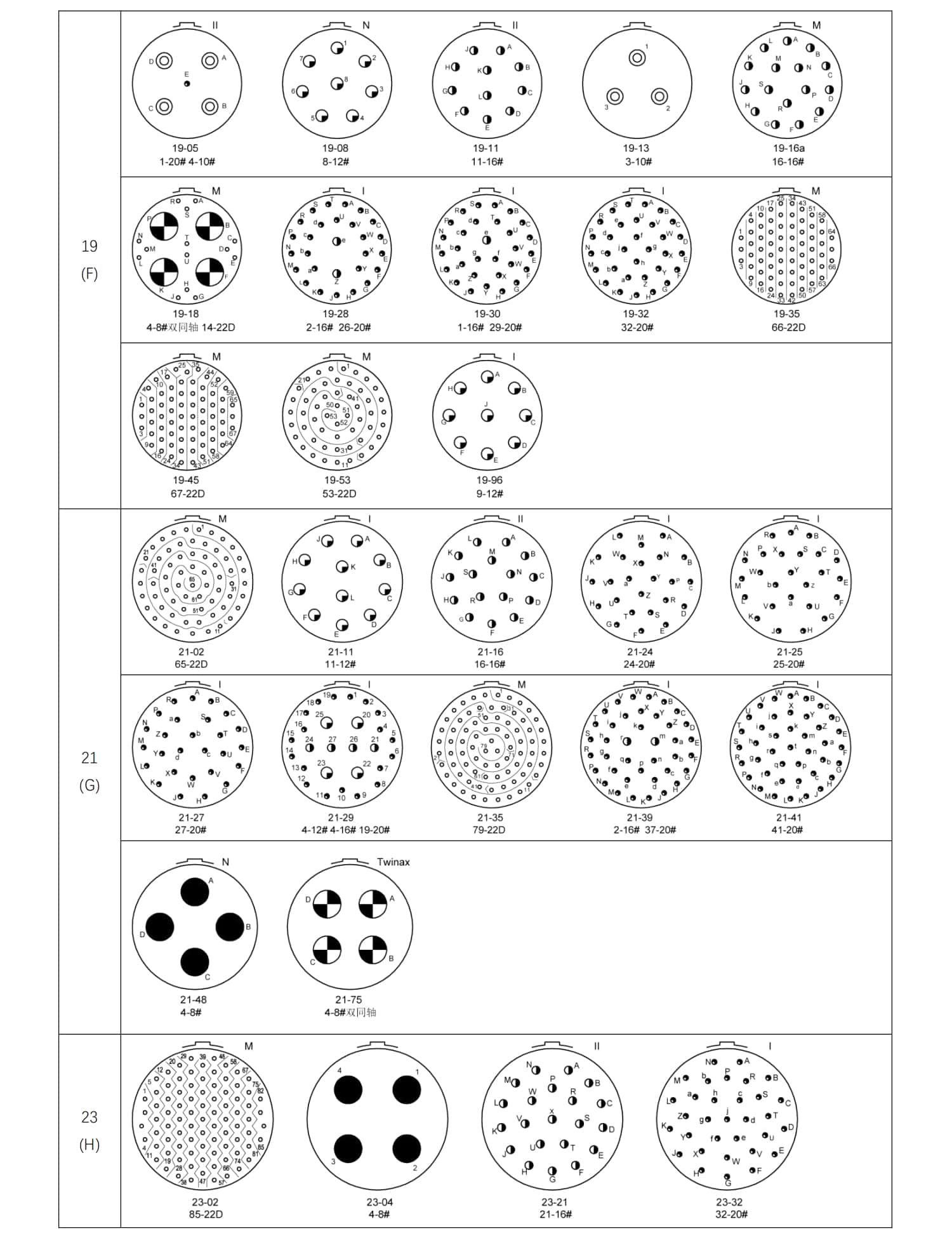

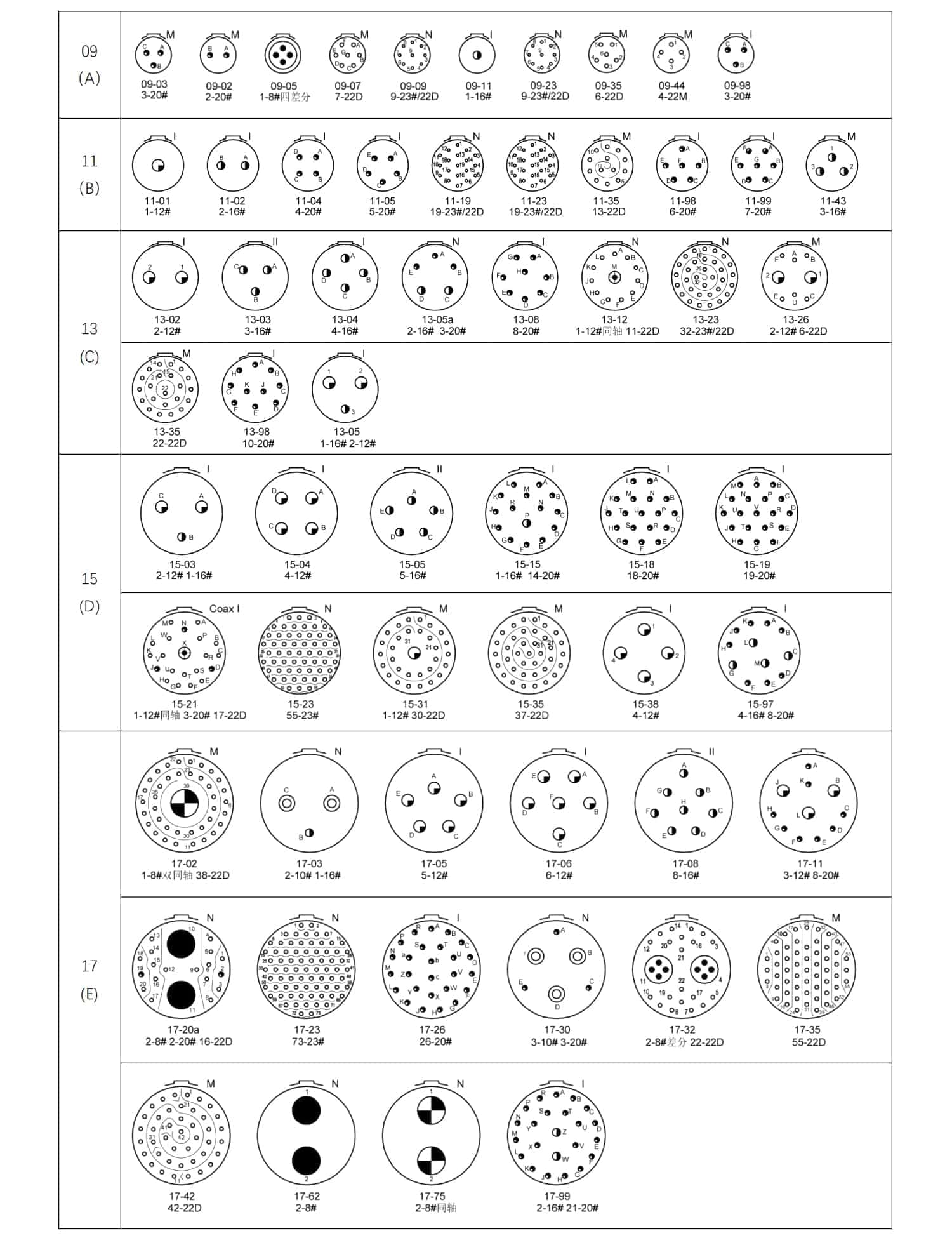

Disposizione a contatto (vista della superficie di inserimento dell'isolante dell'ago)

Nota:
1. 20 # Il foro può essere sostituito con un pezzo di contatto in fibra ottica da 20 #;
2. 16 # Il foro può essere sostituito con 16 # Schedling e 16 # Fiber Optic contatti;
3. Il foro da 12 # può essere sostituito con contatti di protezione 12 #, 12 # coassiali e 12 # in fibra ottica;
4. Il foro 8 # può essere sostituito con contatti a 8 # coassiali doppi, 8 # singolo e 8 # contatti differenziali.3
