Produttore di connettori elettrici MIL-DTL-38999 Serie I

IOntroduzione del prodotto

● Conformarsi a GJB599B (MIL-DTL-38999M) Serie I Serie.

● Tipo di baionetta Connessione rapida, che presenta i vantaggi di dimensioni ridotte, peso leggero e alta densità di coppia di contatti.

● Schermo di EMI/RFI.

● Il meccanismo di guida a cinque chiavi consente l'inserimento cieco e la prevenzione di inserzione errata.

● Le prese sono disponibili nel tipo di scatola, nel tipo di parete, nell'installazione montata frontale, montata sul retro e dalla fusione dei dadi, ecc.
Il pezzo di contatto è rimovibile per la crimpatura ed è progettato per prevenire l'inserimento obliquo.

● 9 tipi di numeri di shell, disposizioni di contatto a più fori.

● Resistente alle vibrazioni ad alta intensità.

● Il guscio esterno può essere realizzato con materiali e rivestimenti diversi per adattarsi a diversi requisiti ambientali.

● La superficie di accoppiamento e la coda hanno una struttura sigillata e hanno eccellenti prestazioni a tre resistenti.

● Allegato di coda standard in conformità con GJB1784.

Utilizzo: il prodotto viene utilizzato per la connessione del segnale del circuito.

Ambiente di utilizzo: il prodotto viene utilizzato in ambienti complessi come vibrazioni forti, vento, sabbia e umidità.

Prestazioni tecniche principali

● Proprietà meccaniche:

Materiale: guscio: lega di alluminio, acciaio inossidabile, lega di titanio

Isolatore: termoset o termoplastico

Corpo di sigillatura e anello di tenuta: gomma silicone

Rivestimento: Tipo B: verde militare placcato in cadmio

Classe E: acciaio inossidabile passivato

Categoria F: placcatura di nichel elettroless

Classe FT: in lega di alluminio in lega satinata placcata

Tipo di TA: lega di titanio

Parti di contatto: superficie in lega di rame placcata in oro, disponibile in tipo crimpa, tipo di saldatura e versione stampata.

Vita meccanica: ≥500 plug e cicli di scollegamento

vibrazione:

Frequenza di vibrazione sinusoidale 10 ～ Accelerazione 2000Hz 294m/s²

Frequenza di vibrazione casuale 100 ~ 1000Hz Densità spettrale di potenza 1G²/Hz

Shock: 3ms Half Sine Wave, Acceleration Peak 300G

● Prestazioni elettriche:

Resistenza ai contatti e corrente nominale dei contatti

Proiezione di interferenza elettromagnetica: l'attenuazione minima è 85 dB a 100 MHz ~ 1GHz

A 1 GHz ~ 10 GHz, l'attenuazione minima è 50 dB

Restringere la tensione: V (Nota: diverse disposizioni di contatto hanno livelli di lavoro diversi. Fare riferimento alle lettere nell'angolo in alto a destra del diagramma di accordo di contatto per livelli di lavoro specifici)

Resistenza all'isolamento: ≥5000 MΩ in condizioni normali, ≥100MΩ in condizioni umide

Continuità elettrica tra recinti:

Classe B≤2,5 mV

Classe F, ft≤1.0mv

E, categoria TA ≤50mv

● Prestazioni ambientali:

Intervallo di temperatura: Classe B: -65 ˚C ~ 175 ˚C

Categoria E, F: -65 ˚C ~ 200 ˚C

Resistenza a spruzzo salino: categoria B: 500h

E, TA Categoria: 1000h

Categoria F: 48H/96H

Classe FT: 96h

Umidità relativa: 98% a 40 ° C

Altezza di lavoro: ≤30480m

● Altre proprietà: Il connettore elettrico ha anche buone proprietà come resistenza all'umidità, resistenza a spruzzo salino, resistenza allo stampo, resistenza alla sabbia e polvere, ecc.

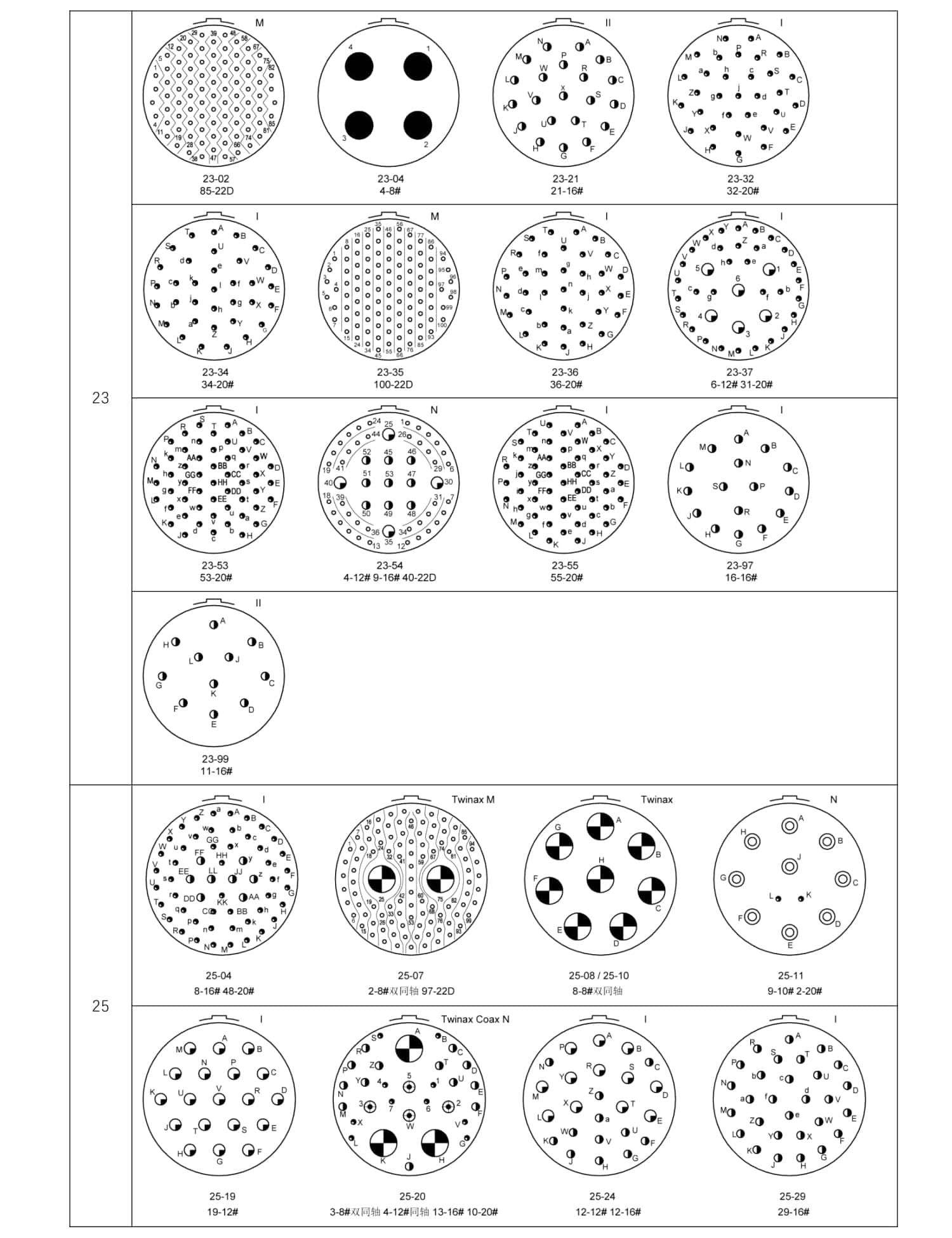

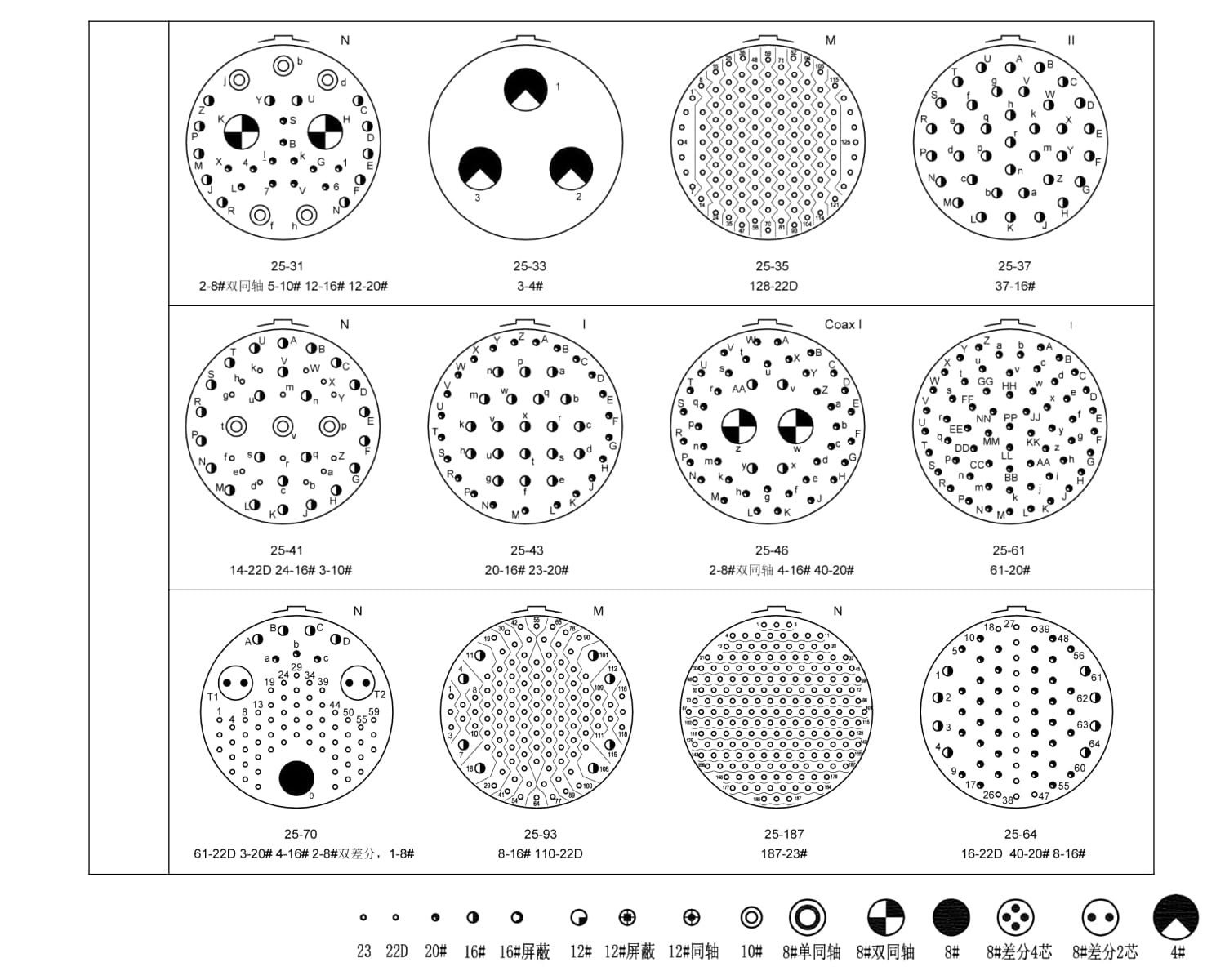

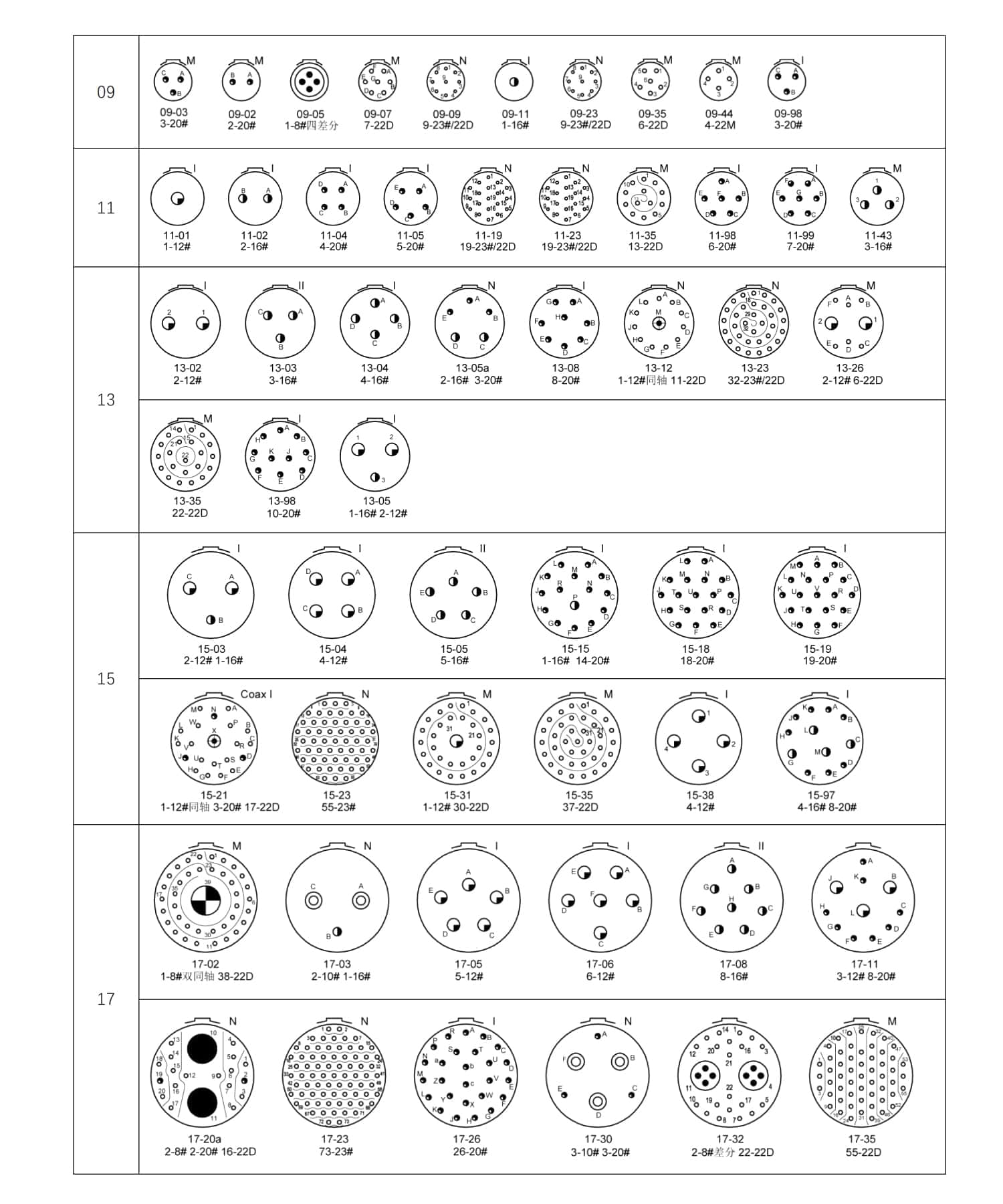

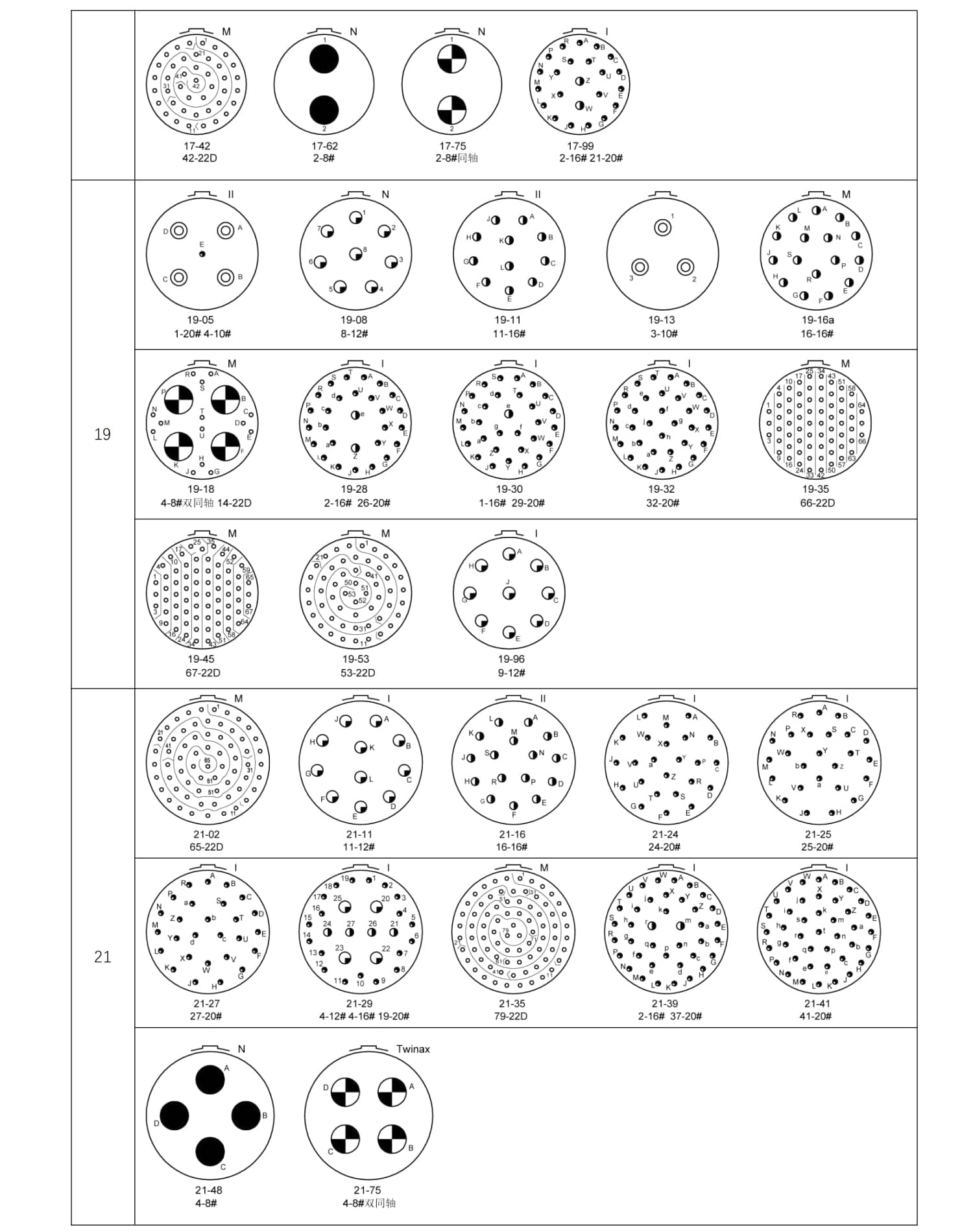

Disposizione a contatto (vista della superficie di inserimento dell'isolante dell'ago)

Nota:
1. 20 # Il foro può essere sostituito con un pezzo di contatto in fibra ottica da 20 #;
2. 16 # Il foro può essere sostituito con 16 # Schedling e 16 # Fiber Optic contatti;
3. Il foro da 12 # può essere sostituito con contatti di protezione 12 #, 12 # coassiali e 12 # in fibra ottica;
4. Il foro 8 # può essere sostituito con contatti a 8 # coassiali doppi, 8 # singolo e 8 # contatti differenziali.3
