fatto su misura Serie YGD-Connettore di potenza circolare Produttori, Fornitori

Serie YGD-Connettore di potenza circolare Produttore

• Questa serie di prodotti è conforme a Specifiche generali GJB5371-2005 "per i connettori a potenza circolare della serie YGD"

• Il metodo di connessione adotta la connessione Bayonet, il modulo di terminazione del contatto è la saldatura e il contatto del jack è un jack a molla della corona

• Il prodotto ha le caratteristiche della connessione rapida e della separazione, una buona resistenza ambientale e un'elevata affidabilità.

• Adatto alla connessione di serie di alimentazione ad alta corrente

• Le spine sono disponibili in vari stili di montaggio del cavo

Principali indicatori tecnici

一一 Temperatura di lavoro: -55 ℃ ~ 125 ℃

一一 Umidità relativa: 90%-98%

一一 Pressione di lavoro: 4.39 kPa ~ 101.33kpa

一一 Sindata salina: N tipo, tipo H 48H: tipo R, tipo B 96H

一一 Sigillatura: presa: differenza di pressione 1.01 × 10pa, nessuna perdita di bolle per 1 minuto

一一 Plug-in del sedile del testa: 1,8 m di profondità dell'acqua, nessuna infiltrazione d'acqua per 48 ore
Vibrazione: 10 ~ 2000Hz, 196m/s², interruzione istantanea ≤1 μs

一一 Impatto: 980 m/s², interruzione istantanea ≤1 μs

一一 Vita meccanica: il materiale ad anello di collegamento è in lega di alluminio ≥500 volte
Il materiale ad anello di collegamento è lega di rame ≥2000 volte

一一 Resistenza all'isolamento:

In circostanze normali (Mω)	Alta temperatura (Mω)	Umido (Mω)
5000	100	100

一 Corrente di lavoro e resistenza a contatto:

Contattare il numero di parte	Diametro dell'estremità di accoppiamento mm	Corrente operativa valutata a	Resistenza a contatto massima (MQ)
Contattare il numero di parte	Diametro dell'estremità di accoppiamento mm	Corrente operativa valutata a	Valore iniziale	Test dopo la vita
20	1,02 ± 0,03	7.5	7	8.5
16	1,588 ± 0,025	13	3.7	4.5
12	2,39 ± 0,03	23	1.8	2.2
10	3,18 ± 0,03	33	1.0	1.2
8	3,61 ± 0,03	46	0.5	0.7
6	4,52 ± 0,03	60	0.4	0.5
4	5,72 ± 0,03	80	0.25	0.35
2	7,19 ± 0,03	100	0.17	0.21
Nota: il test di vita si riferisce ai test relativi a shock di temperatura, vita meccanica, spruzzo salino, vita ad alta temperatura e danno alla sonda, ecc.

一 Tensione di lavoro e tensione di resistenza

Codice di disposizione del foro di contatto del connettore	Tensione di lavoro classificata (V)		Resistere alla tensione (V)
Codice di disposizione del foro di contatto del connettore	Livello del mare	Altitudine 21336M	Livello del mare	Altitudine 21336M
0802、0803、0804	600	300	1500	375
1002、1003、1202、1203、1204A 、 1204b 、 1404b 、 1405、1602、1603 、 1604、1605.1802、1803、1804 、 2202、2203、2204、2402、2403 、 2802、2803、2804、3204	1000	450	2300	500

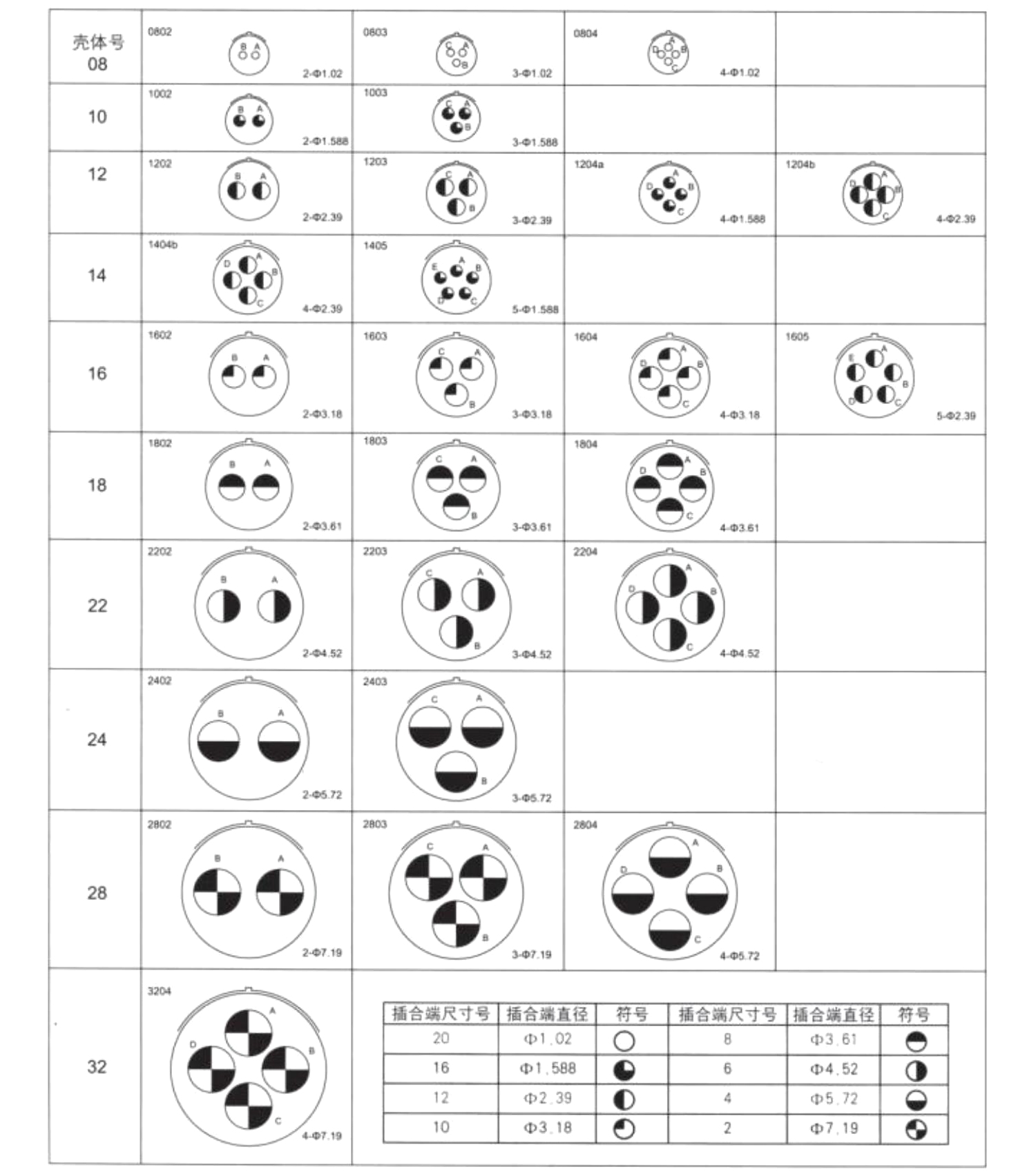

Disposizione delle posizioni del foro di contatto isolante (visualizzate dalla superficie di accoppiamento delle posizioni del foro isolante del perno) 3

Connettore elettrico ad alta efficienza energetica.

Taizhou Henglian Electric Co., Ltd. Fondata nellaprile 2011, ha sede a Taixing, una città fluviale nota come la "Città natale del Ginkgo". È unimpresa high-tech specializzata nella ricerca e sviluppo, produzione e vendita di connettori elettrici.

noi siamo Cina Custom Serie YGD-Connettore di potenza circolare Produttore E OEM/ODM Serie YGD-Connettore di potenza circolare fornitore.

Lazienda impiega più di 150 dipendenti, di cui più di 30 persone con vari titoli professionali e tecnici, ha un capitale fisso di 30 milioni di yuan e dispone di varie attrezzature per lavorazioni meccaniche e di collaudo.

Negli ultimi anni, lazienda è stata classificata consecutivamente come "Tra le prime dieci imprese della città di Zhangqiao", "Tra le prime dieci imprese della città di Zhangqiao" e ha vinto il "Taixing City Outstanding Contribution Award" e altri titoli.

Attualmente, i prodotti principali dellazienda includono connettori elettrici circolari degli standard militari Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III e serie XC, connettori elettrici rettangolari delle serie J7, J14, J20J, J29A, J30J e J63A e connettori elettrici circolari degli standard nazionali Y2, Y4, YP, LYP, YD, ecc. I prodotti coprono settori militari quali lo Stato Maggiore, il Dipartimento degli Armamenti Generali, il Dipartimento delle Attrezzature Navali, il Secondo Corpo dArtiglieria, le armi, lindustria aerospaziale, lenergia nucleare, le ferrovie, la rete elettrica statale e lesplorazione geofisica del petrolio. Lazienda dispone di un centro tecnico e di un centro di controllo qualità ed è dotata di sofisticate attrezzature di produzione, moderni impianti di collaudo e metodi di ispezione e prova. I prodotti hanno le caratteristiche di funzione a tre prove, alta densità, alta affidabilità, compatibilità elettronica, ecc. Possiamo sviluppare e produrre vari connettori elettrici speciali per vari utenti per soddisfare le esigenze dei clienti.

Lazienda è un fornitore qualificato di componenti elettronici militari, equipaggiamento marittimo e aerospaziale per il Dipartimento delle comunicazioni dello Stato maggiore e il Ministero dellindustria dellinformazione. Ha superato la certificazione del sistema di gestione della qualità delle armi e degli equipaggiamenti GJB9001C-2017 e la certificazione di riservatezza di secondo livello per le unità di produzione di armi e equipaggiamenti e di ricerca scientifica.

Lazienda aderisce sempre allo spirito imprenditoriale di "integrità, unità e duro lavoro, ricerca della verità e innovazione e ricerca delleccellenza", aderisce al concetto di "marchio che crea valore" e serve i clienti con tutto il cuore, facendo sì che Henglian diventasse rapidamente un leader nel settore.

Taizhou Henglian Electric Co., Ltd. Diamo un caloroso benvenuto ai clienti nazionali e stranieri che desiderano venirci a trovare e negoziare affari!

Contattaci

Forte capacità produttiva e fornitura garantita

La nostra fabbrica ha officine di produzione CNC, officine di assemblaggio e cinque produttori di supporto. Il magazzino ha scorte di prodotti regolari per garantire che le diverse quantità di acquisto dei diversi clienti possano essere soddisfatte. Dispone di oltre 300 set di varie apparecchiature di lavorazione meccanica e di collaudo, e le molteplici linee di produzione possono soddisfare la capacità produttiva annuale di 800.000 set di connettori elettrici.

Attrezzature allavanguardia e rigoroso controllo di qualità

Disponiamo delle attrezzature di collaudo più avanzate e complete del settore: analizzatore di spettro, microscopio metallografico, macchina universale per prove di trazione, macchina per prove di impatto a bassa temperatura, tester in nebbia salina, tester di resistenza di isolamento, tester di tensione, ecc., per garantire ai clienti prodotti finiti di alta precisione, garantendo al contempo che i clienti possano soddisfare i requisiti di collaudo completi di prove non distruttive, prove geometriche ad alta precisione, ecc.

Molteplici certificazioni, conformi agli standard

Lazienda ha superato numerose qualifiche militari, come la certificazione del sistema di gestione della qualità dello standard militare nazionale GJB9001C-2017, e ha ottenuto le certificazioni ISO 9001, ISO/TS16949 e altre certificazioni del sistema di gestione della qualità, mantenendo la fiducia dei clienti nella qualità dei nostri prodotti.

Fornitura di soluzioni Internet complete

Grazie al suo solido supporto tecnico, Henglian fornisce vari prodotti personalizzati per soddisfare le esigenze dei diversi clienti, tra cui la selezione dei materiali, il tipo di interfaccia, lidentificazione del colore, le proprietà meccaniche, ecc., per supportare le esigenze di diversi settori.
