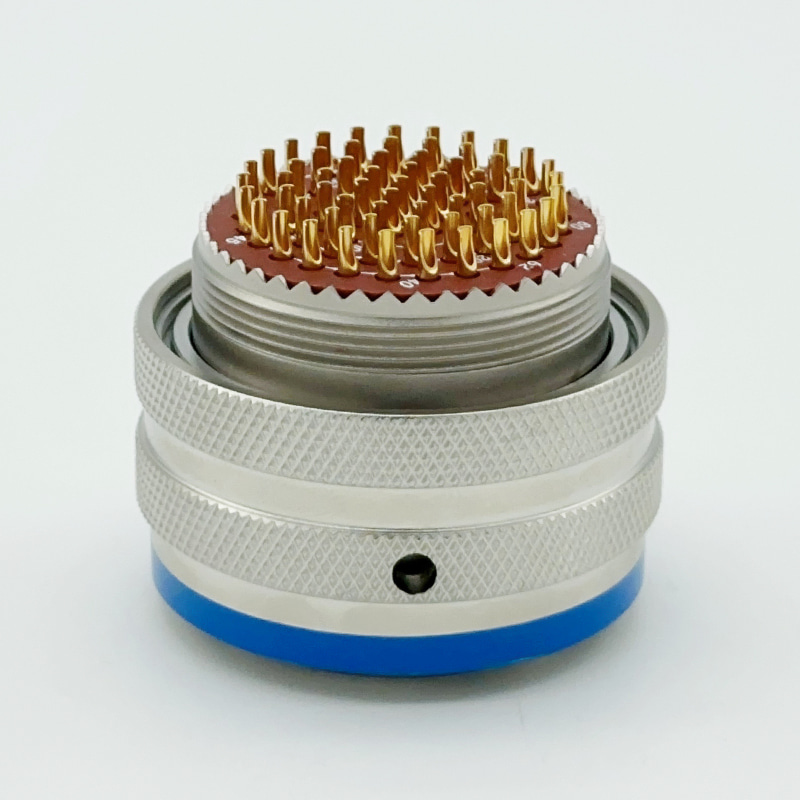

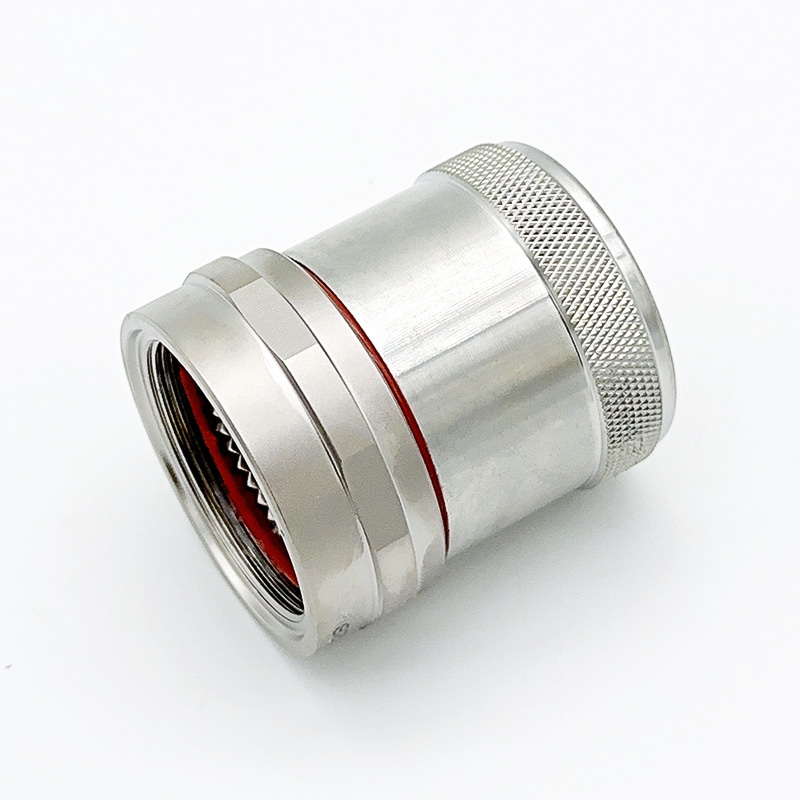

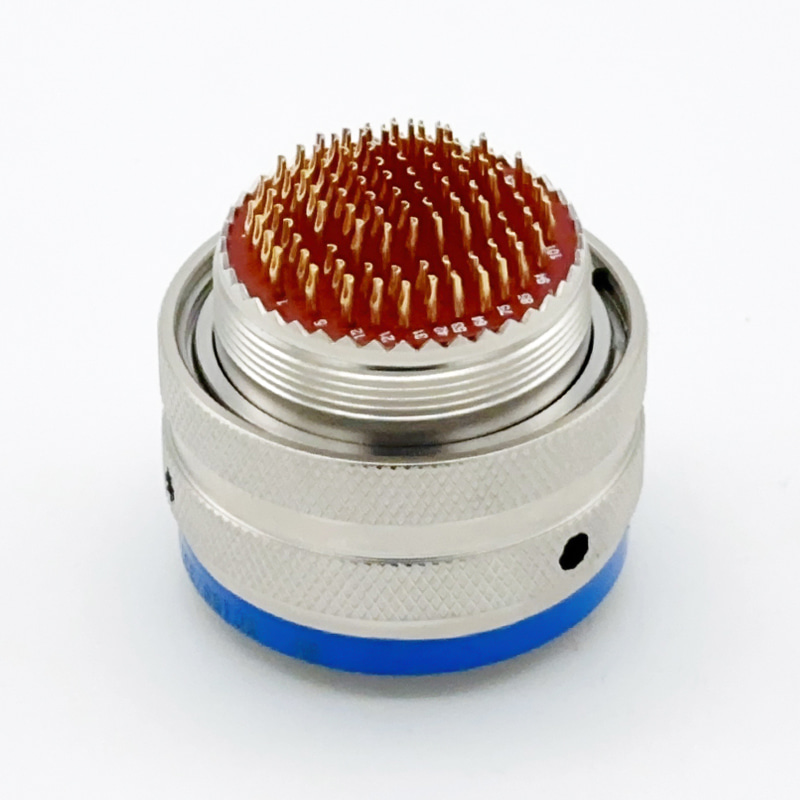

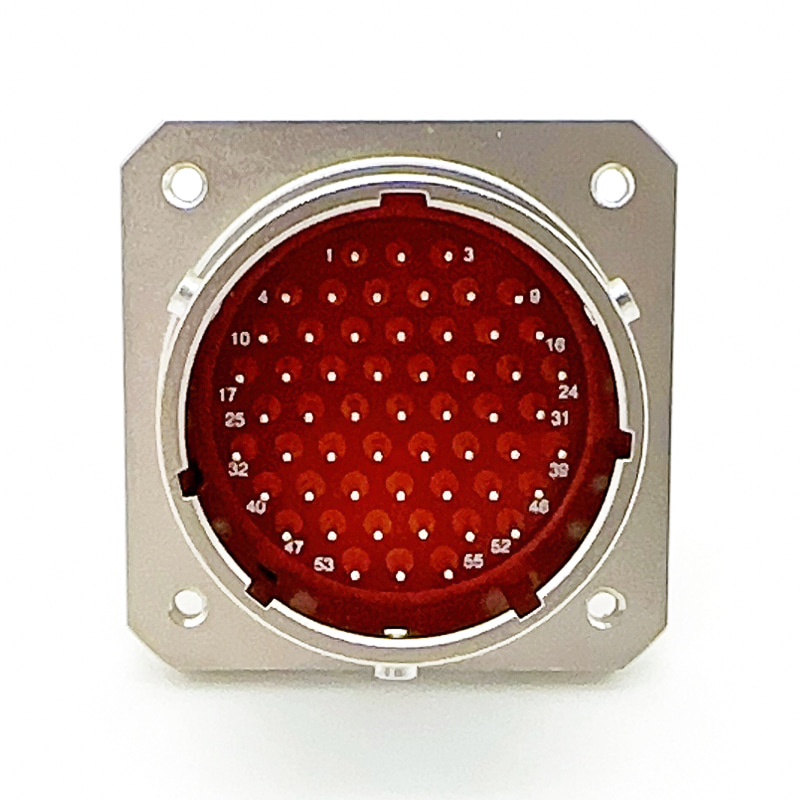

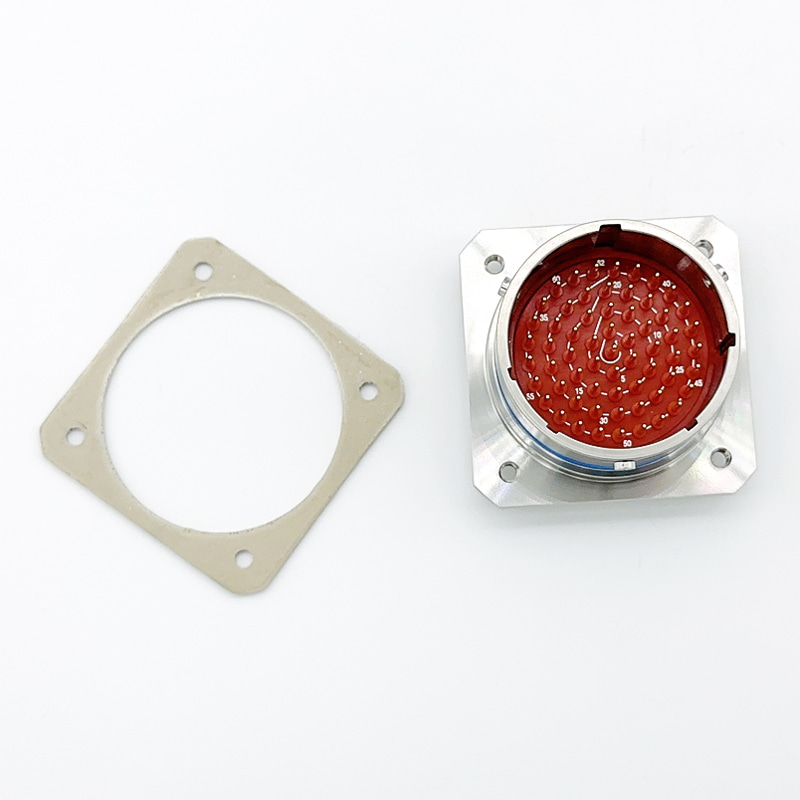

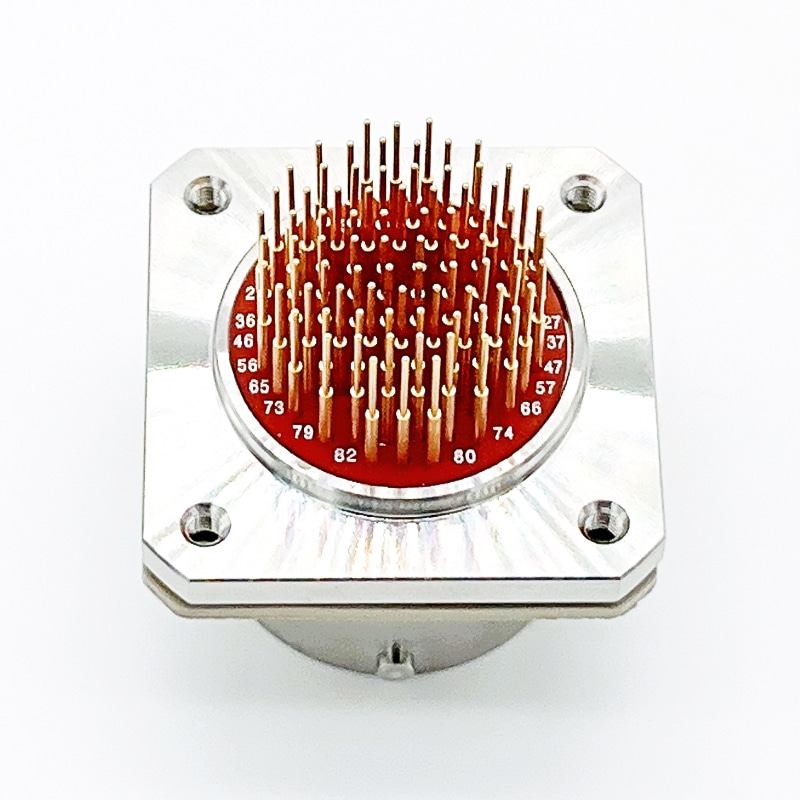

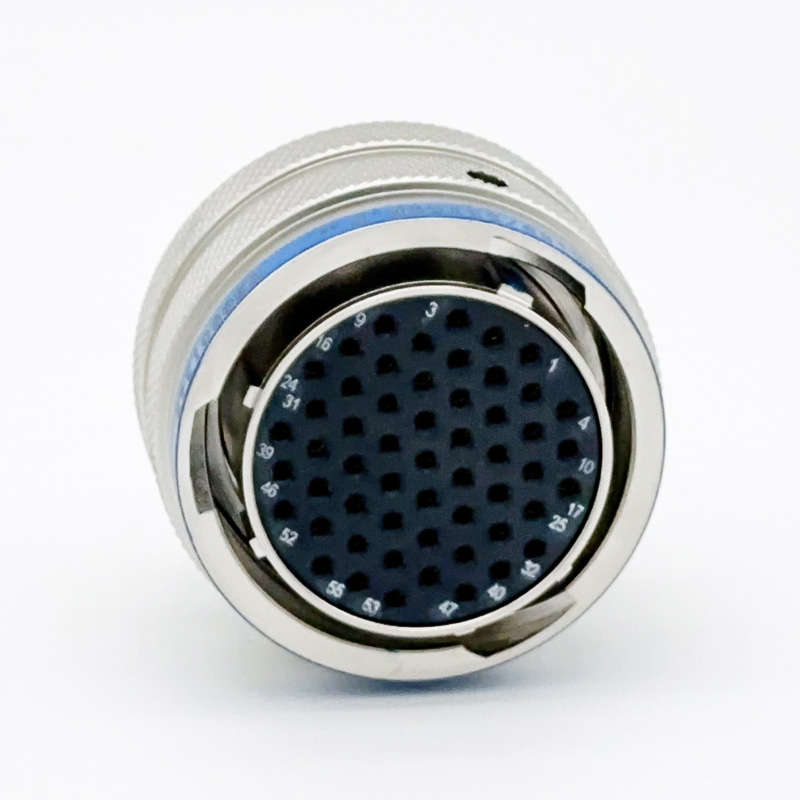

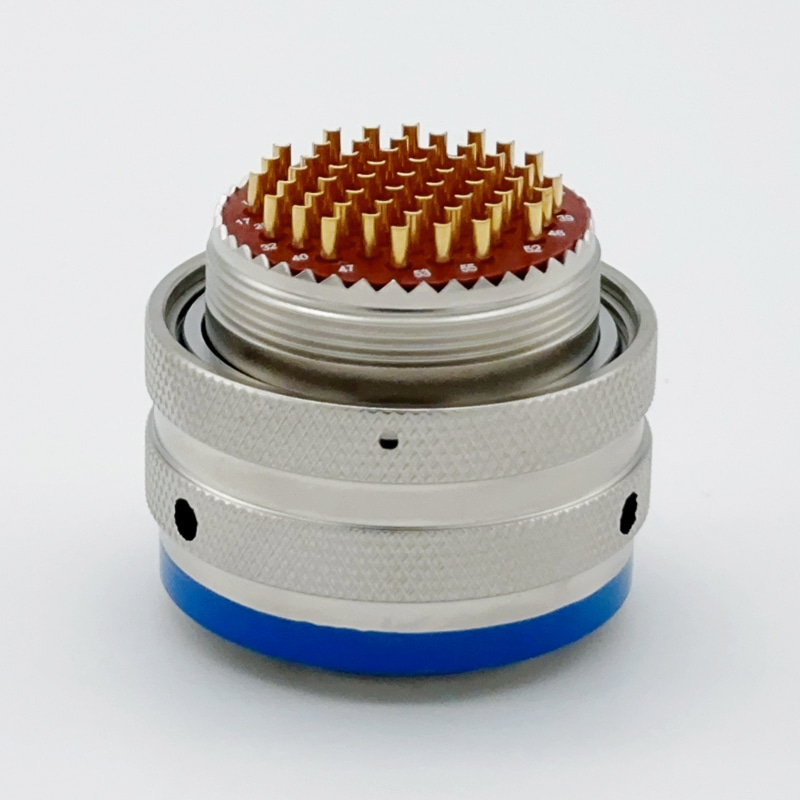

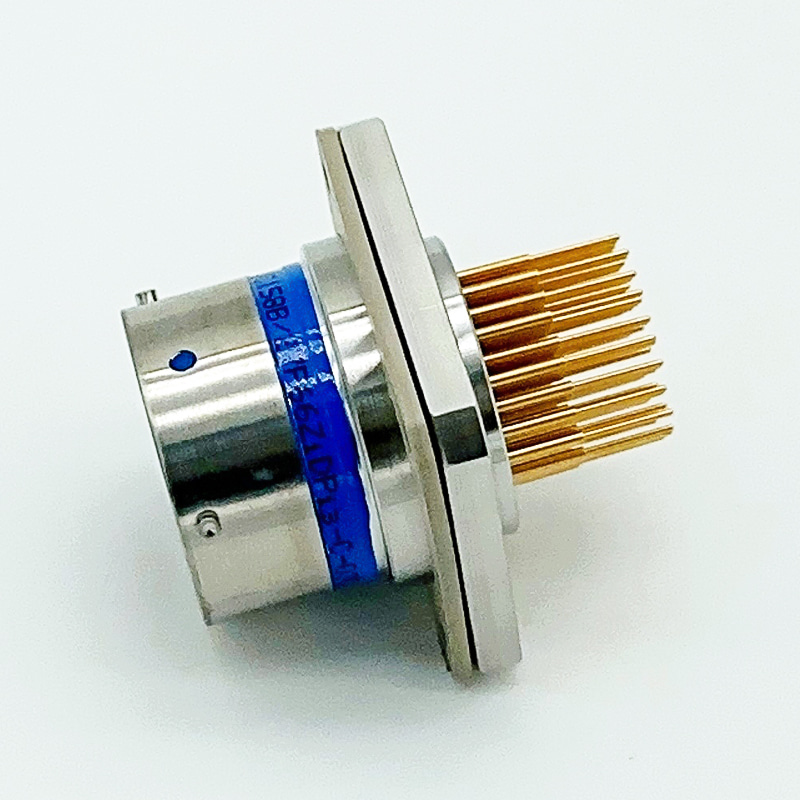

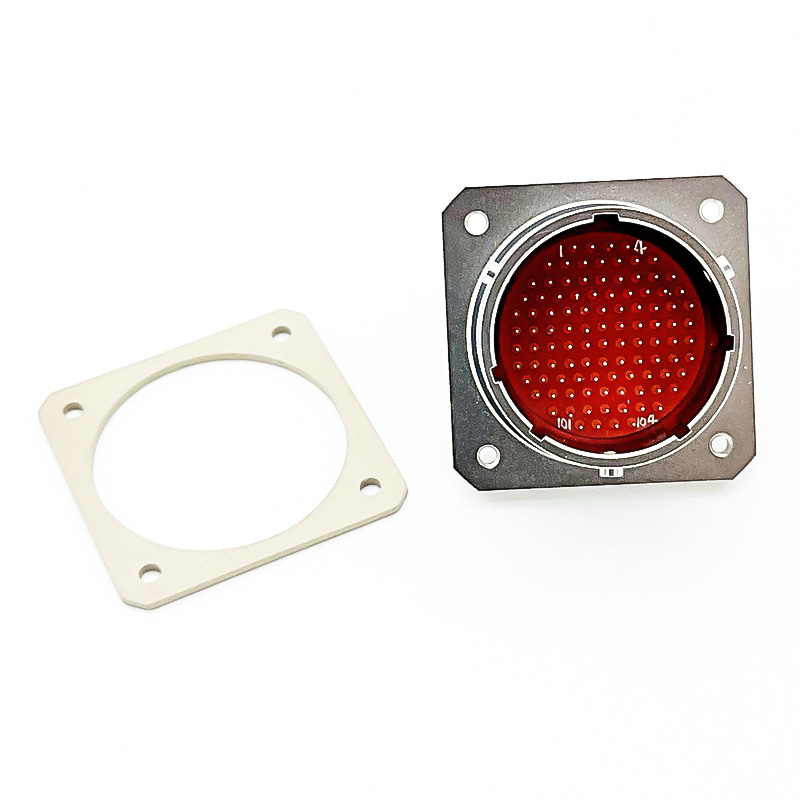

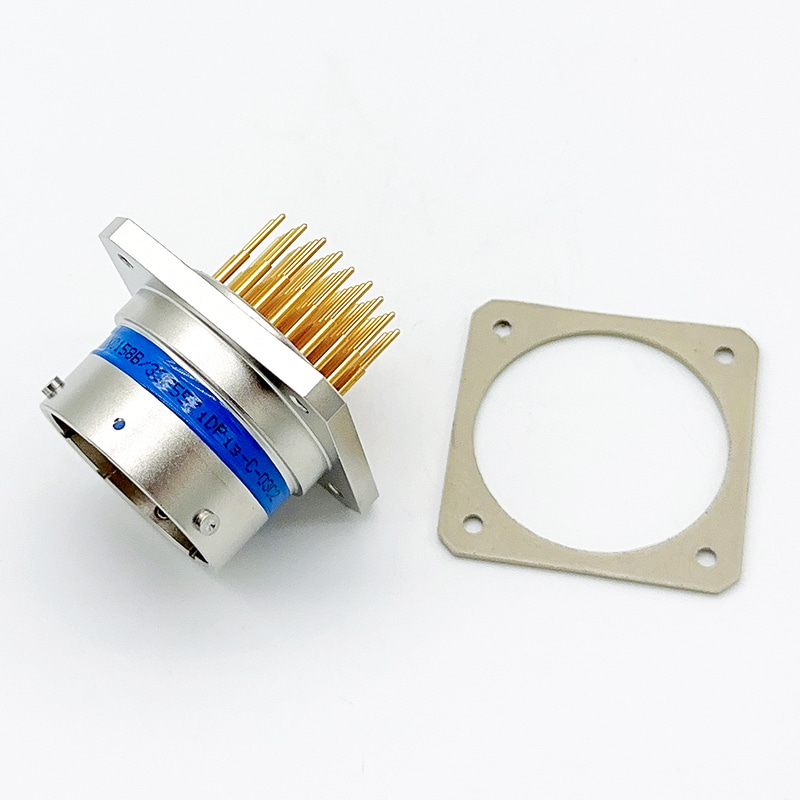

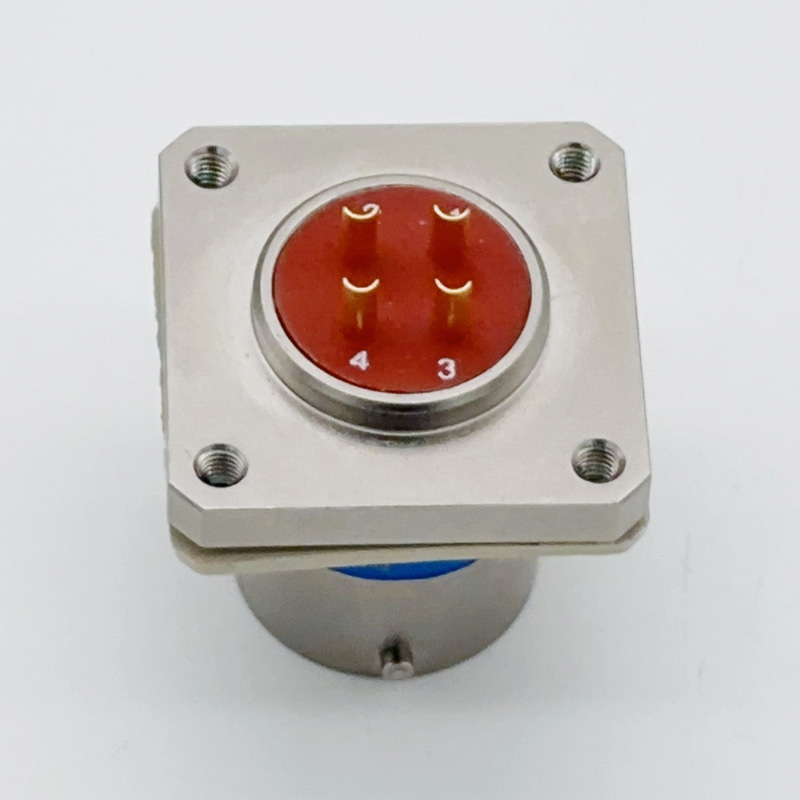

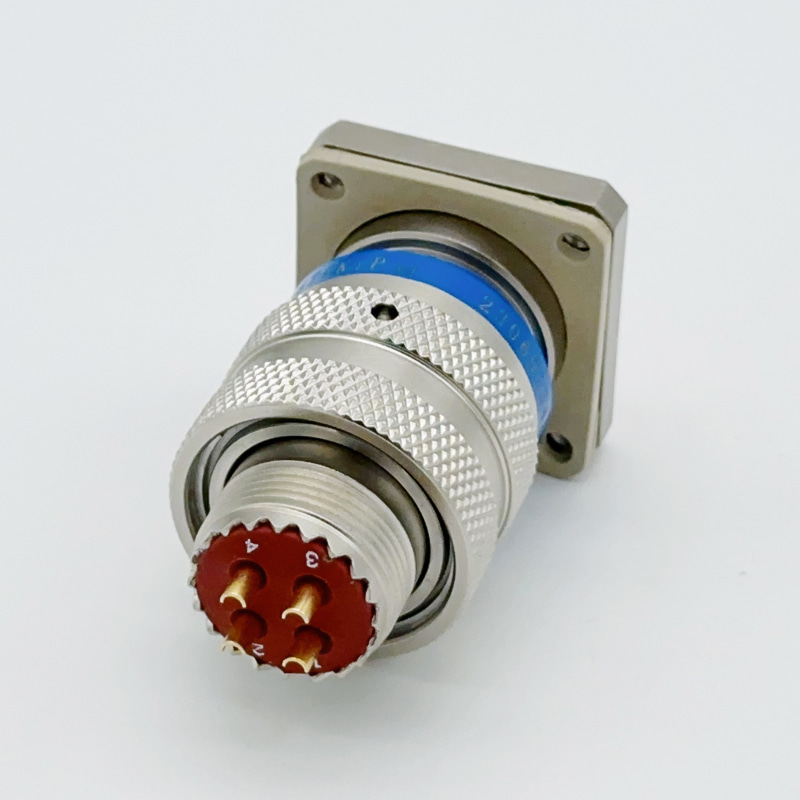

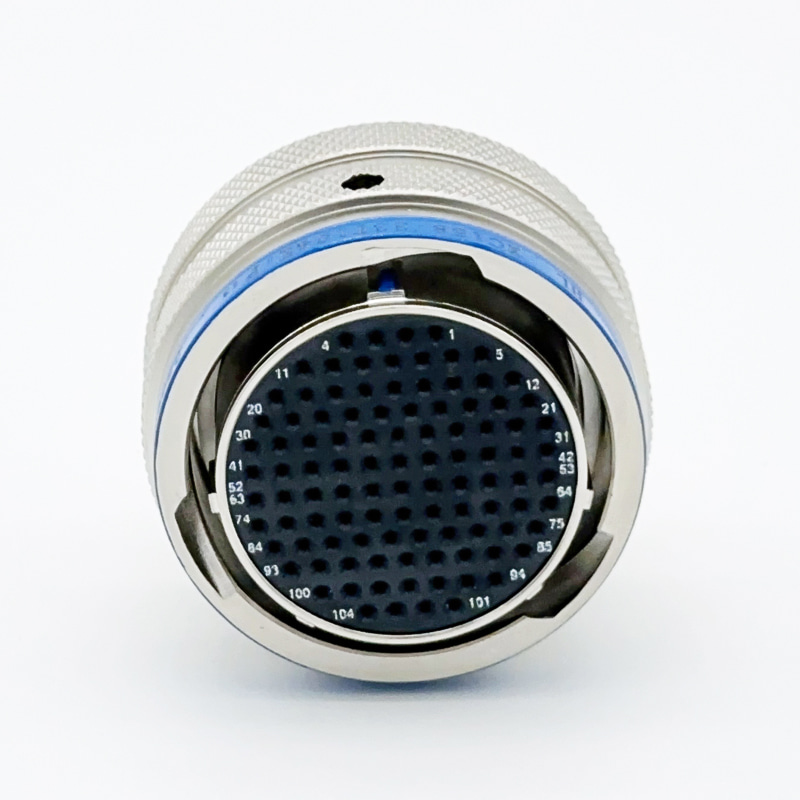

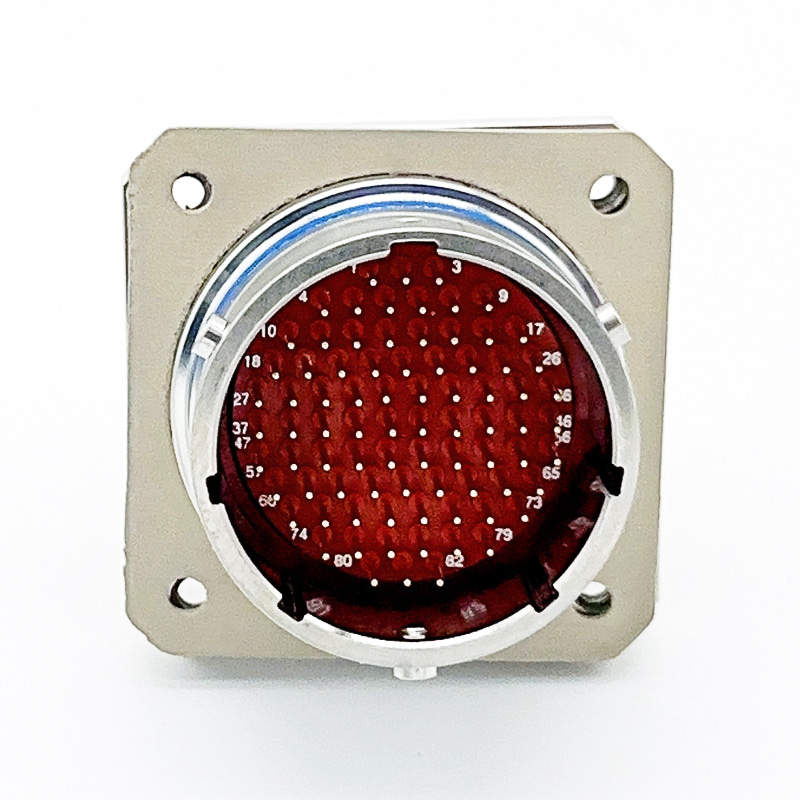

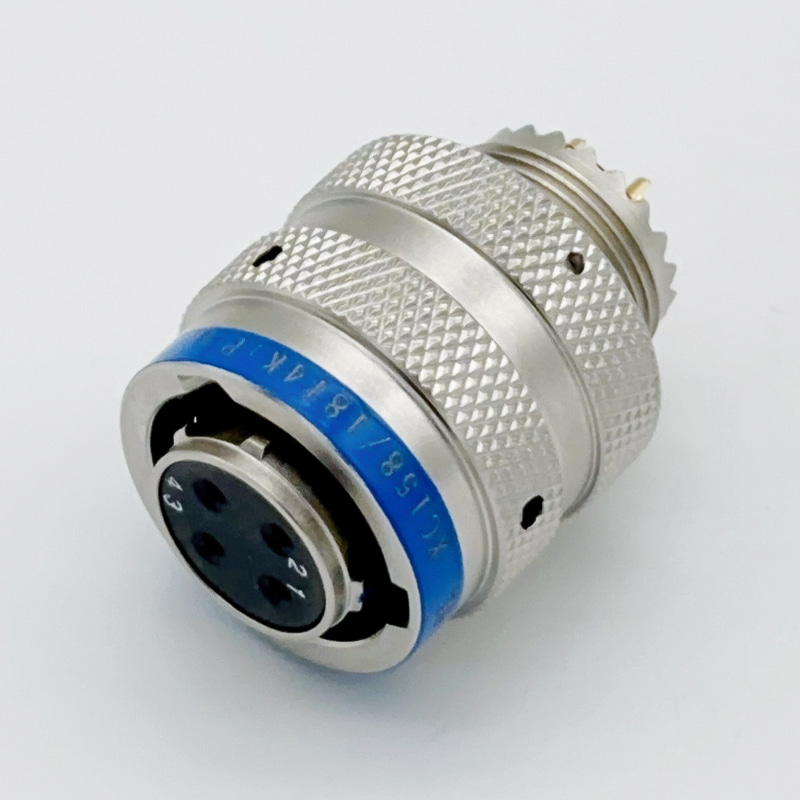

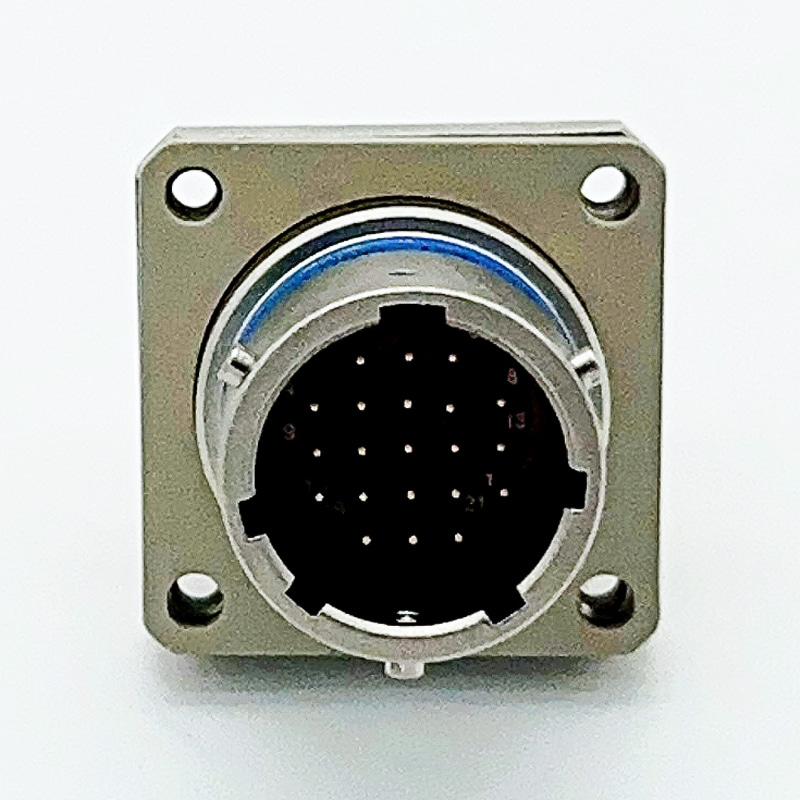

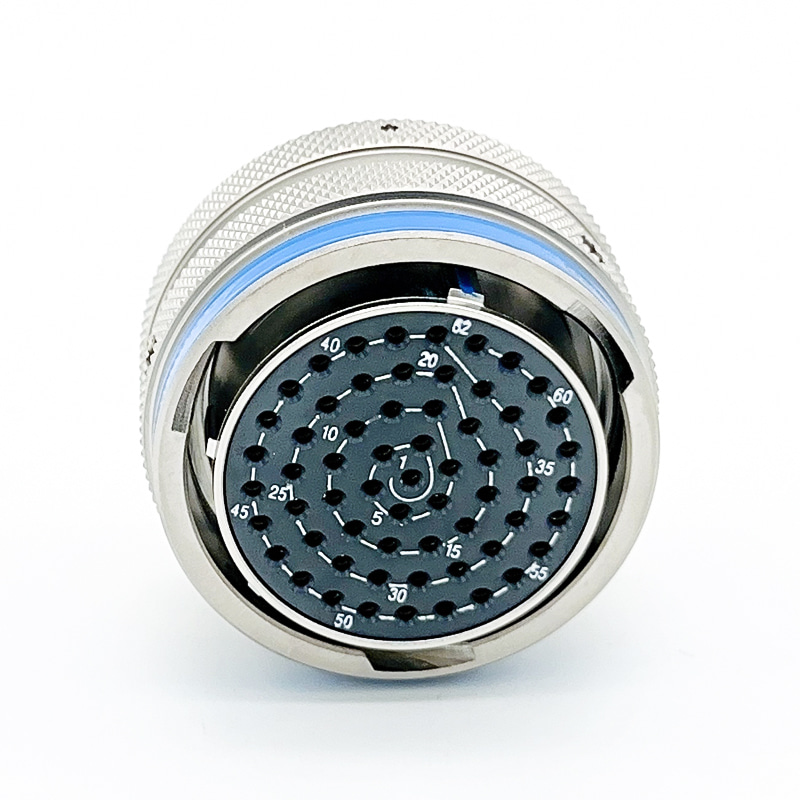

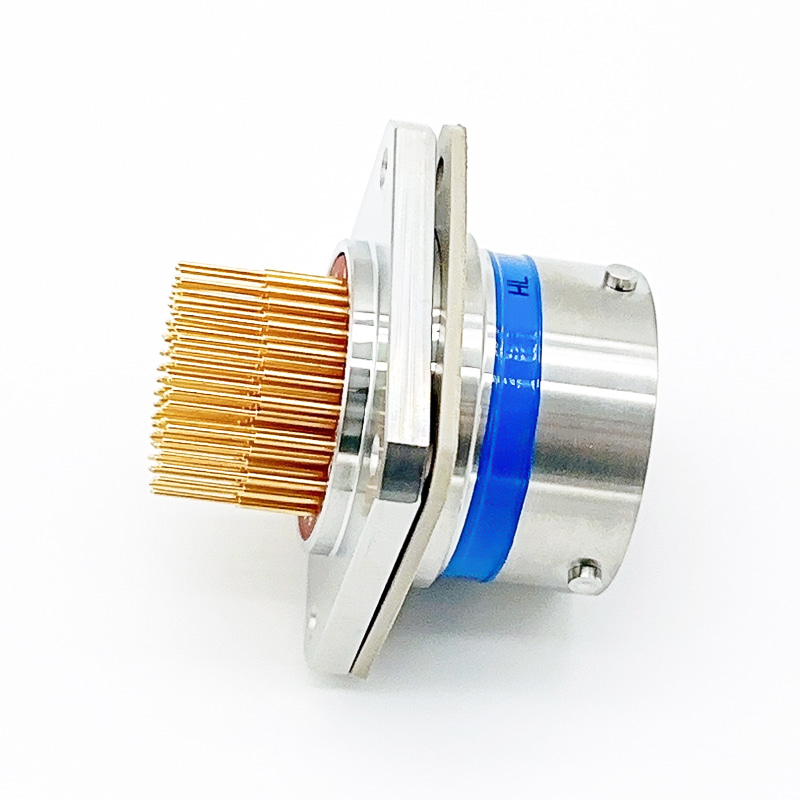

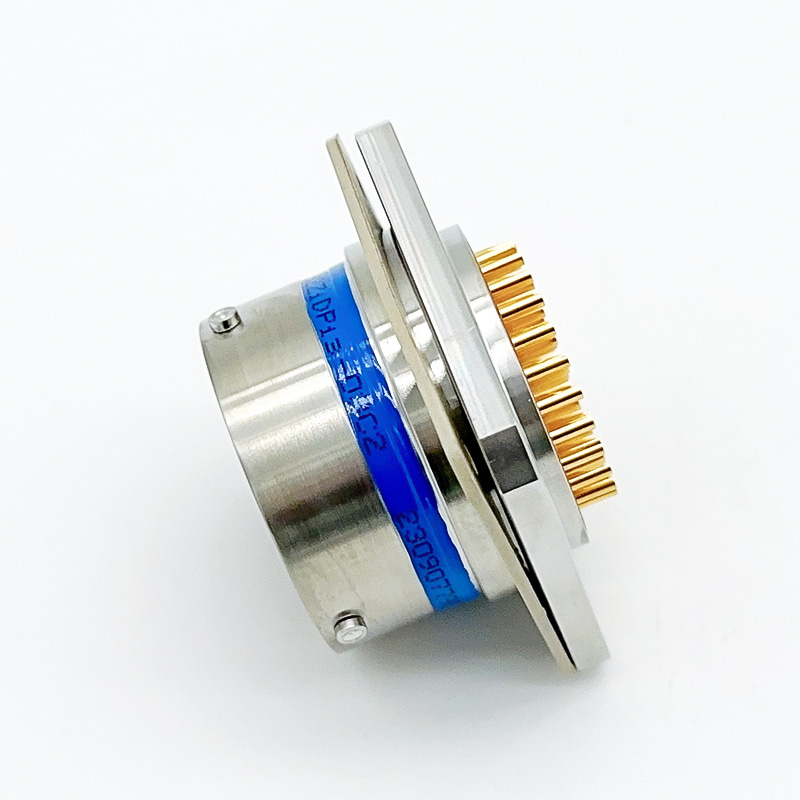

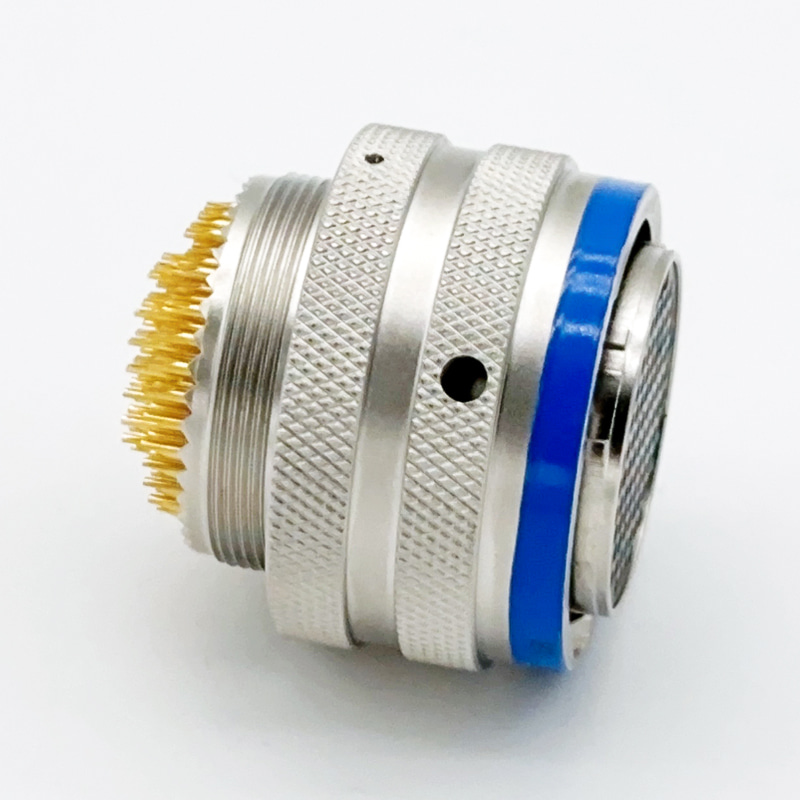

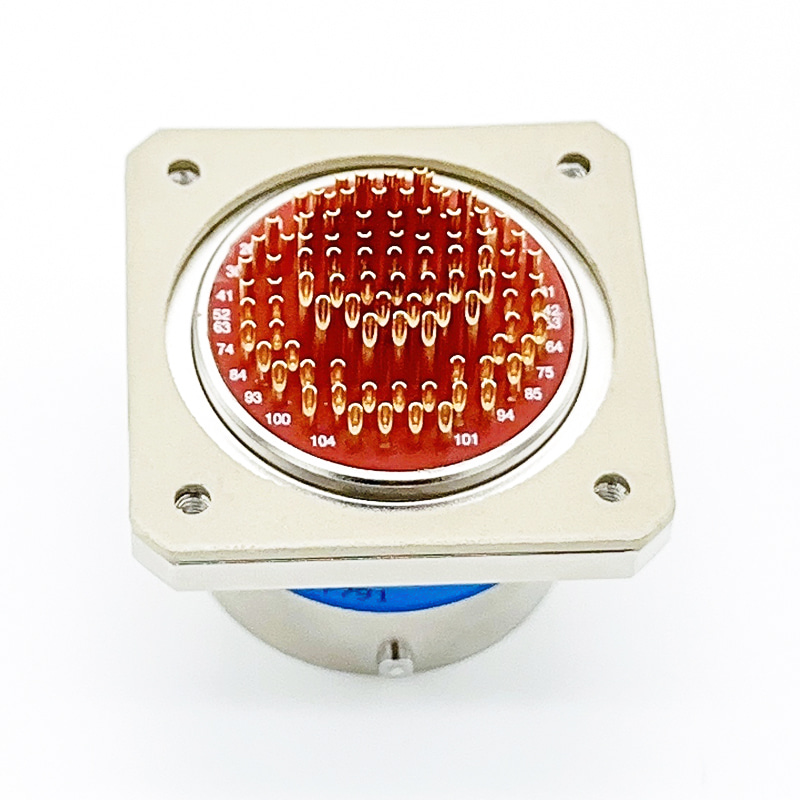

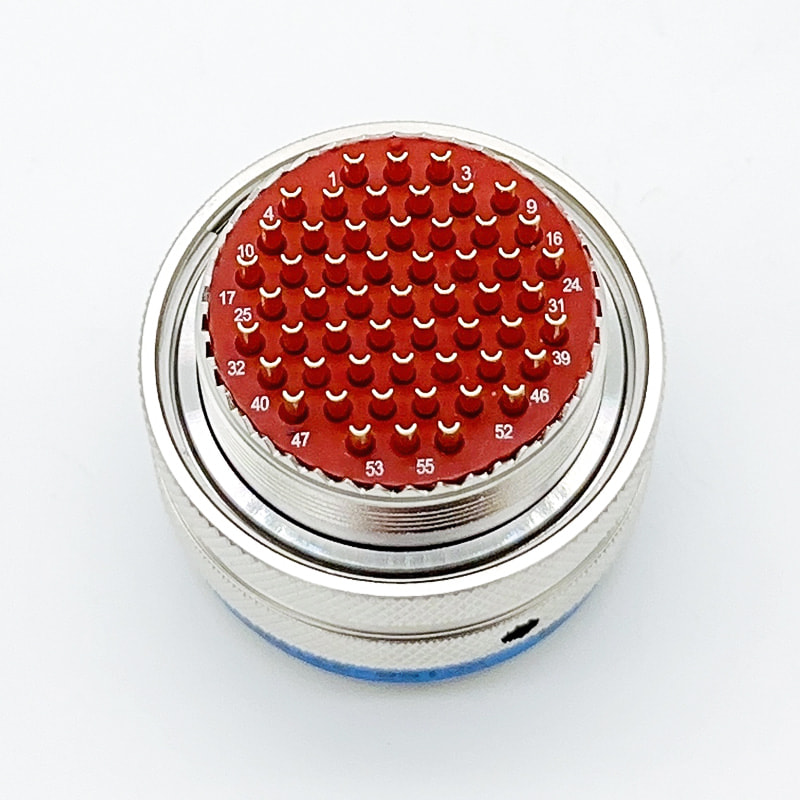

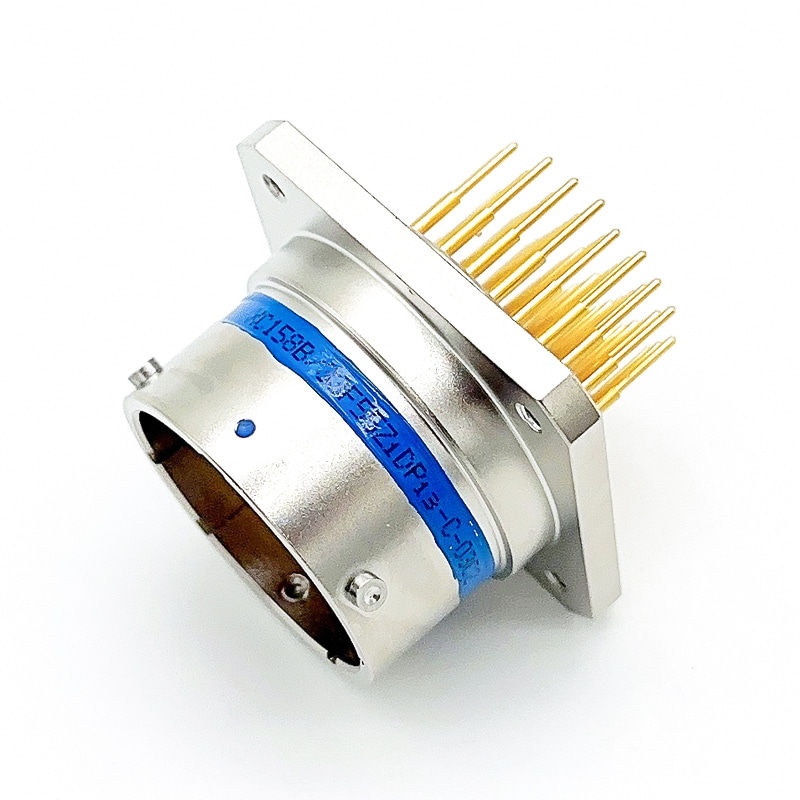

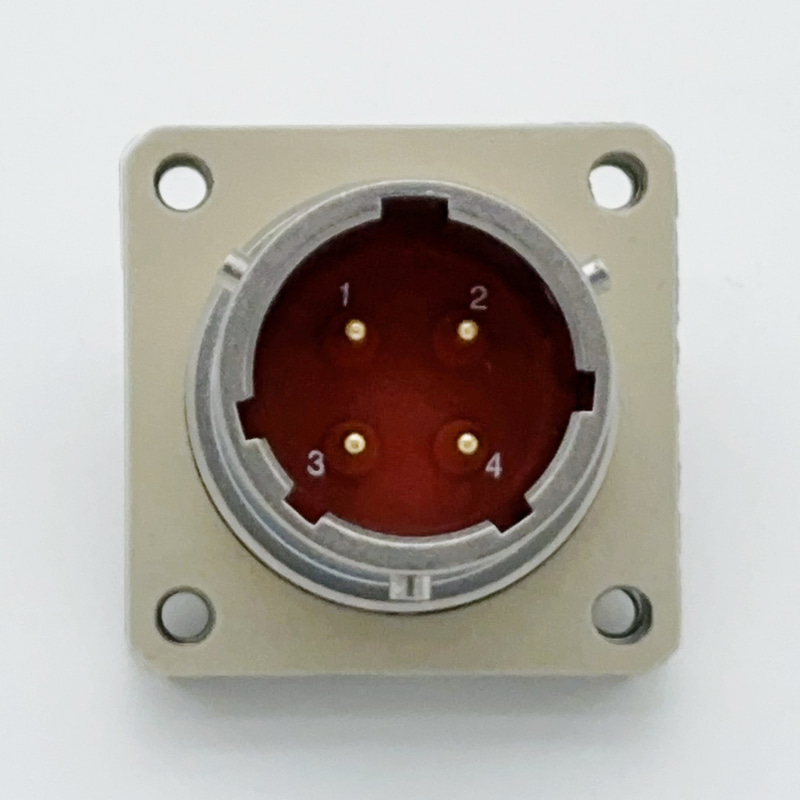

Serie XC158-Connettore elettrico circolare Produttore

Quale ruolo svolge il jack molla iperbolico nel filo in Connettore elettrico circolare della serie XC158 ? Quali sono i suoi principi di progettazione e i processi di produzione?
La presa a molla del filo iperbolico è un componente chiave per raggiungere il collegamento elettrico nel connettore elettrico circolare della serie XC158. Le sue funzioni principali si riflettono nei seguenti aspetti:
Fornire una connessione elettrica stabile e affidabile: la progettazione della prese a molla del filo iperbolico abilita il contatto multi-punto tra il jack e il perno. Questo metodo di contatto non solo aumenta l'area di contatto, ma migliora anche l'uniformità e la stabilità del contatto, garantendo così bassa perdita e alta affidabilità del connettore durante la trasmissione di corrente e segnali.
Adattarsi ad ambienti difficili: l'ambiente dell'applicazione in militare, aeronautico, aerospaziale e altri campi è spesso molto duro, come vibrazioni, impatto, alta temperatura, bassa temperatura, umidità, ecc. Con la sua struttura unica e la selezione del materiale, la molla del filo iperbolico Il jack può mantenere una connessione elettrica stabile in questi ambienti estremi, impedendo efficacemente l'interruzione del segnale o le fluttuazioni di corrente causate da uno scarso contatto.
Collegamento anti-frode e anti-blind: il connettore elettrico circolare della serie XC158 adotta un design di posizionamento a cinque chiavi e la forma speciale del jack a molla del filo iperbolico, in modo che il connettore possa essere allineato accuratamente quando è collegato, evitando danni o degradazione delle prestazioni causato da errori di collegamento.
Il principio di progettazione del jack molla per filo iperbolico si basa principalmente sui seguenti punti chiave:
Design di geometria iperbolica: la superficie di contatto del jack adotta una forma iperbolica. Questo design non solo consente un contatto più stretto tra il jack e il perno, ma fornisce anche una guida e un buffering adeguati quando il perno viene inserito, riducendo l'attrito e l'usura tra il perno e il martinetto.
Struttura della molla del filo: la struttura della molla del filo viene utilizzata all'interno del martinetto. Questa struttura consente al jack di produrre una determinata deformazione elastica se sottoposta a forza esterna, mantenendo così una pressione di contatto costante con il perno. La struttura della molla del filo può anche assorbire efficacemente le vibrazioni e l'energia di impatto, migliorando la stabilità e la durata della connessione.
Selezione del materiale: la parte di contatto del jack è generalmente realizzata in lega di rame con alta conducibilità e elevata resistenza alla corrosione ed è placcata in argento o placcata in oro per migliorare la conducibilità e la resistenza alla corrosione del contatto. Il guscio e l'isolatore del jack sono realizzati con materiali ad alta resistenza e ad alta isolamento per garantire l'affidabilità e la sicurezza del connettore in ambienti difficili.
Henglian utilizza la tecnologia di elaborazione avanzata e i metodi di controllo della qualità per produrre prese iperboliche per garantire l'elevata precisione e l'elevata affidabilità dei prodotti. Il processo di produzione specifico include i seguenti passaggi:
Preparazione del materiale: selezionare Materiali in lega di rame appropriati in base ai requisiti di progettazione ed eseguire il taglio e l'elaborazione di precisione per preparare la parte di contatto e il guscio del jack.
Filo Spring Manufacturing: utilizzare la tecnologia di produzione a molla di precisione per elaborare la molla del filo in una forma e dimensioni che soddisfa i requisiti di progettazione e il calore lo tratta per migliorare la sua elasticità e durata.
Stampaggio jack: assemblare la parte di contatto elaborata e la molla del filo nel guscio del martinetto e attraverso la lavorazione e la lucidatura di precisione, assicurarsi che la superficie di contatto del martinetto raggiunga la forma iperbolica e la rugosità superficiale necessarie dal design.
Ispezione di qualità: eseguire ispezioni di qualità completa sul martinetto a molla iperbolico fabbricato, comprese la misurazione dimensionale, il test delle prestazioni elettriche, il test delle prestazioni meccaniche e il test di adattabilità ambientale, ecc., Per garantire che il prodotto soddisfi i requisiti di progettazione e gli standard pertinenti.
Imballaggio e conservazione: le prese a molla iperboliche qualificate sono confezionate e contrassegnate e conservate in un ambiente secco e pulito per prevenire il degrado delle prestazioni del prodotto a causa di umidità, inquinamento o danni meccanici.
Come leader nel settore dei connettori elettrici, la capacità produttiva e il livello tecnico di Henglian sono in una posizione di leader nel settore. La società non ha solo seminari di produzione CNC, workshop di montaggio e produttori di supporto, ma ha anche più di 300 varie attrezzature di elaborazione meccanica e attrezzature di test per garantire l'elevata precisione e l'elevata affidabilità dei prodotti. La società ha anche approvato una serie di qualifiche militari come la certificazione del sistema di gestione della qualità standard militare nazionale GJB9001C-2017, nonché ISO 9001, ISO/TS16949 e altre certificazioni del sistema di gestione della qualità, fornendo ai clienti un'assicurazione affidabile di qualità.33
